Données techniques

View .md Open in ChatGPT Open in Claude Official source ↗


	Important: Le grandMA3 grandeur nature, le grandMA3 light et leurs versions CRV sont équipés d’une alimentation sans coupure (UPS) intégrée. Pour plus d’informations sur l’UPS, voir Sécurité.


	Important: Utiliser des câbles protégés adéquatement (min. Ø = 3 x 1.0 mm²). Le câble de courant requis pour le branchement doit être conforme au standard du pays. Seul une personne qualifiée est autorisée à travailler sur le câble de courant! N’utilisez que des moniteurs dotés d’un connecteur DisplayPort natif. N’utilisez pas d’adaptateurs, par exemple DP à VGA ou similaires.

Important: Utiliser des câbles protégés adéquatement (min. Ø = 3 x 1.0 mm²). Le câble de courant requis pour le branchement doit être conforme au standard du pays. Seul une personne qualifiée est autorisée à travailler sur le câble de courant! N’utilisez que des moniteurs dotés d’un connecteur DisplayPort natif. N’utilisez pas d’adaptateurs, par exemple DP à VGA ou similaires.


	Important: Le câble d’alimentation et le connecteur ne sont pas inclus dans la livraison.

DMX: la longueur maximale du câble ne doit pas excéder 350 m (dans des conditions idéal).
Utiliser un câble Ethernet de type CAT-5e ou supérieur. La longueur maximale du câble est de 75 m.

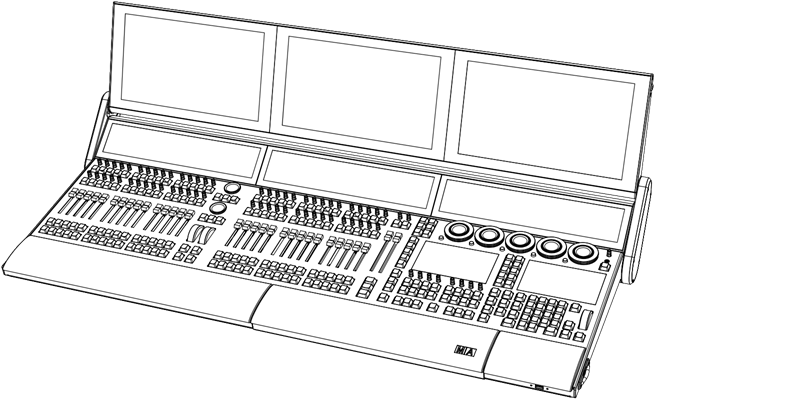

grandMA3 full-size

Données Techniques
Paramètres	20 480
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	44 kg / 98 lbs
Puissance	max. 300 VA
Dimensions (tiroir à clavier plié et fermé)	1 256 x 539 x 181 mm / 50 x 22 x 8 in (largeur x profondeur x hauteur)
Dimensions (déplié pour le fonctionnement)	1 256 x 584 x 409 (max. 450) mm / 50 x 23 x 17 (max. 18) in (l x p x h)
Dimensions (clavier déplié et ouvert)	1 256 x 871 x 255 mm / 50 x 35 x 10 in (largeur x profondeur x hauteur)

Sorties grandMA3 full-size

grandMA3 full-size – panneau arrière

Nombre	Connecteur
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX512-A Out (5pin XLR female)
1 x	DMX512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
2 x	DisplayPort 1.2 (external screens)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
3 x	USB 3.0 (type A) (2 sur le panneau avant) max. 900 mA
2 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

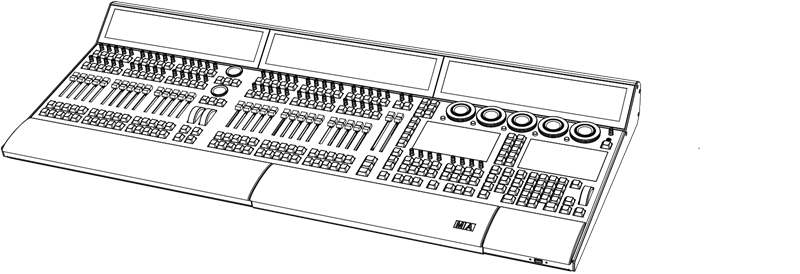

grandMA3 full-size CRV

Données Techniques
Paramètres	20 480
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	33 kg / 73 lbs
Puissance	max. 300 VA
Dimensions (tiroir à clavier plié et fermé)	1 213 x 539 x 169 mm / 48 x 22 x 7 in (largeur x profondeur x hauteur)
Dimensions (tiroir à clavier déplié et ouvert au maximum)	1 213 x 644 x 169 mm / 48 x 26 x 7 in (largeur x profondeur x hauteur)

Sorties grandMA3 full-size CRV

grandMA3 full-size CRV – panneau arrière

Nombre	Connecteur
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX512-A Out (5pin XLR female)
1 x	DMX512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
5 x	DisplayPort 1.2 (external screens)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
3 x	USB 3.0 (type A) (2 on the front panel) max. 900 mA
2 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

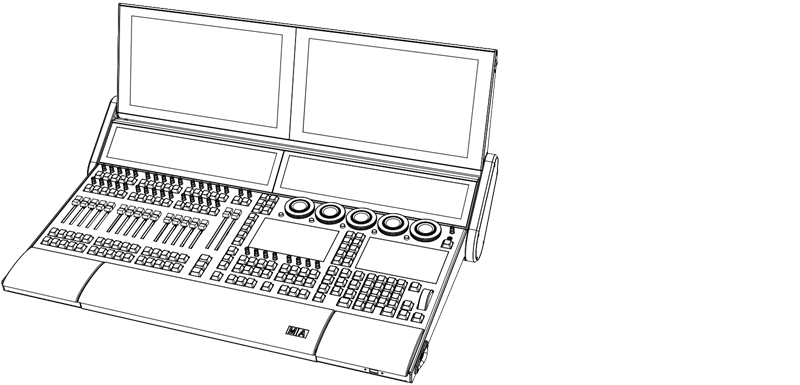

grandMA3 light

Données Techniques
Paramètres	16 384
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	33 kg / 73 lbs
Puissance	max. 300 VA
Dimensions (tiroir à clavier plié et fermé)	854 x 539 x 181 mm / 34 x 22 x 8 in (largeur x profondeur x hauteur)
Dimensions (déplié pour le fonctionnement)	854 x 584 x 409 (max. 450) mm / 34 x 23 x 17 (max. 18) in (largeur x profondeur x hauteur)
Dimensions (tiroir à clavier déplié et ouvert au maximum)	854 x 871 x 255 mm / 34 x 35 x 10 in (largeur x profondeur x hauteur)

Sorties grandMA3 light

grandMA3 light – panneau arrière

Nombre	Connecteur
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX-512-A Out (5pin XLR female)
1 x	DMX-512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
2 x	DisplayPort 1.2 (external screens)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
3 x	USB 3.0 (type A) (2 on the front panel) max. 900 mA
2 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

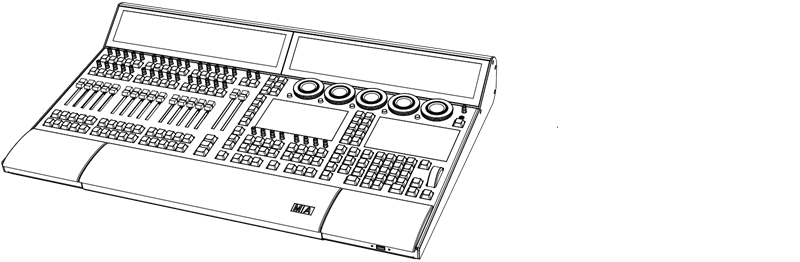

grandMA3 light CRV

Données Techniques
Paramètres	16 384
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	25Kg / 56lbs
Puissance	max. 300 VA
Dimensions (tiroir à clavier plié et fermé)	811 x 539 x 169 mm / 32 x 22 x 7 in (largeur x profondeur x hauteur)
Dimensions (tiroir à clavier déplié et ouvert au maximum)	811 x 644 x 169 mm / 32 x 26 x 7 in (largeur x profondeur x hauteur)

Sorties grandMA3 light CRV

grandMA3 light CRV – panneau arrière

Nombre	Connecteur
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX-512-A Out (5pin XLR female)
1 x	DMX-512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
4 x	DisplayPort 1.2 (external screens)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
3 x	USB 3.0 (type A) (2 on the front panel) max. 900 mA
2 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

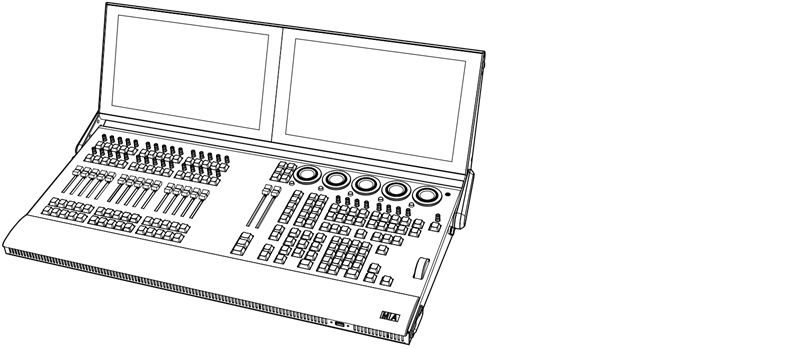

grandMA3 compact XT

Données Techniques
Paramètres	8 192
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	20Kg / 45lbs
Puissance	max. 250 VA
Dimensions (tiroir à clavier plié et fermé)	845 x 429 x 160 mm / 34 x 17 x 7 in (largeur x profondeur x hauteur)
Dimensions (tiroir à clavier déplié et ouvert au maximum)	845 x 563 x 325 mm / 34 x 23 x 13 in (largeur x profondeur x hauteur)

Sorties grandMA3 compact XT

grandMA3 compact XT – panneau arrière

Nombre	Connecteurs
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX-512-A Out (5pin XLR female)
1 x	DMX-512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
1 x	DisplayPort 1.2 (external screen)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
2 x	USB 3.0 (type A) (1 on the front panel) max. 900 mA
1 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

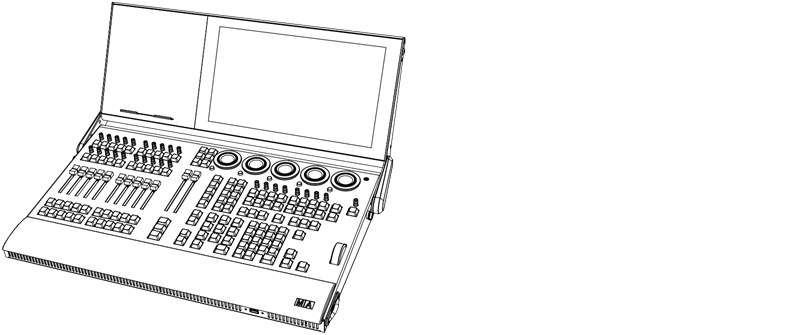

grandMA3 compact

Données Techniques
Paramètres	8 192
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	16Kg / 36lbs
Puissance	max. 250 VA
Dimensions (tiroir à clavier plié et fermé)	661 x 429 x 160 mm / 26 x 17 x 7 in (largeur x profondeur x hauteur)
Dimensions (tiroir à clavier déplié et ouvert au maximum)	661 x 563 x 325 mm / 26 x 23 x 13 in (largeur x profondeur x hauteur)

Sorties grandMA3 compact

grandMA3 compact – panneau arrière

Number	Connector
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX-512-A Out (5pin XLR female)
1 x	DMX-512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
1 x	DisplayPort 1.2 (external screen)
2 x	S/PDIF In and Out
3 x	USB 2.0 (type A) max. 500 mA
2 x	USB 3.0 (type A) (1 on the front panel) max. 900 mA
1 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein

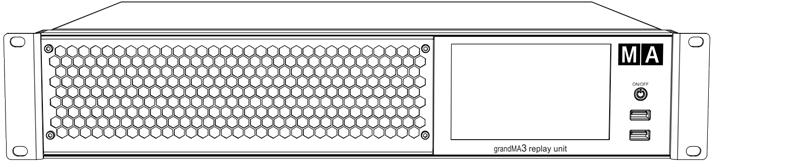

grandMA3 replay unit

Données Techniques
Paramètres	8 192
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	6 kg / 14 lbs
Puissance	max. 200 VA
Dimensions	482 x 372 x 87 mm / 19 x 15 x 4 in (largeur x profondeur x hauteur)

Sorties grandMA3 replay unit

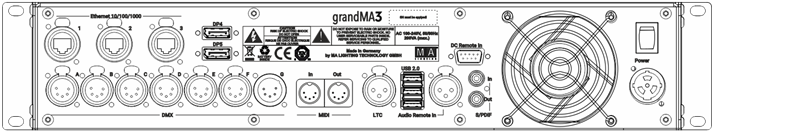

grandMA3 replay unit – panneau arrière

Nombre	Connecteur
1 x	powerCON TRUE1*
3 x	etherCON/RJ45
6 x	DMX512-A Out (5pin XLR female)
1 x	DMX512-A In (5pin XLR male)
1 x	MIDI In (5pin DIN female)
1 x	MIDI Out (5pin DIN female)
1 x	LTC – Linear Time Code (3pin XLR female)
1 x	Audio In (3pin XLR female)
1 x	GPI – General Purpose Input (D-SUB DE9 female – remote control)
2 x	DisplayPort 1.2 (external screens)
2 x	S/PDIF In and Out
5 x	USB 2.0 (type A) (2 on the front panel) max. 500 mA

*marque déposée de Neutrik AG, Liechtenstein

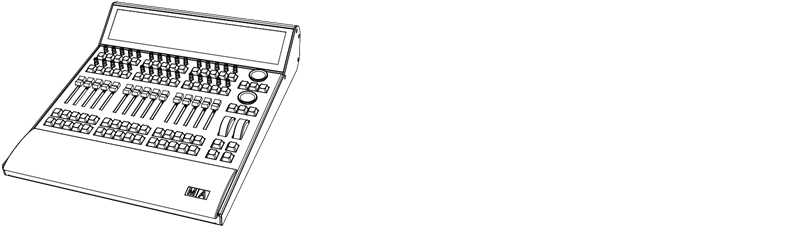

grandMA3 extension

Données Techniques
Paramètres	Aucun
Tension de fonctionnement	100-240 V AC, 50/60 Hz
Poids net	11 kg / 25 lbs
Puisance	max. 75 VA
Dimensions	409 x 537 x 169 mm / 17 x 22 x 7 in (largeur x profondeur x hauteur)

Sortie grandMA3 extension

grandMA3 extension – panneau arriere

Nombre	Connecteur
1 x	powerCON TRUE1*
1 x	etherCON/RJ45
1 x	Lumière d’appoint (4pin XLR female)

*marque déposée de Neutrik AG, Liechtenstein
