Installation
 | Hinweis: Installieren Sie den grandMA3 xPort Node DIN-Rail auf einer DIN EN 60715 Hutschiene. |
 | Wichtig: Installieren Sie den grandMA3 xPort Node DIN-Rail horizontal, sodass die Eingangsbuchse sich unten und der DMX-Anschluss oben befindet. |
 | Warnung: Halten Sie für optimale Wärmeabführung einen Mindestabstand von 30 mm (ca. 2 Zoll) zwischen den grandMA3 xPort Node DIN-Rail Geräten ein. |
- Installieren Sie den grandMA3 xPort Node DIN-Rail auf der Schiene.
Setzen Sie den grandMA3 xPort Node DIN-Rail auf der Schiene auf.
Lassen Sie das Gerät einrasten.
- Installieren Sie den xPort Node DIN-Rail im Schaltschrank.
Anschlüsse
Section titled “Anschlüsse”

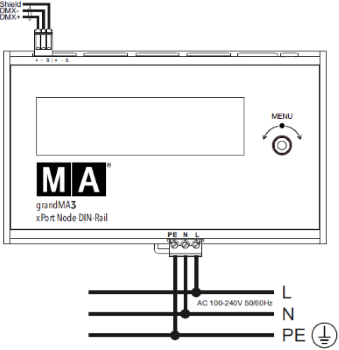

Netzanschluss
-oder-

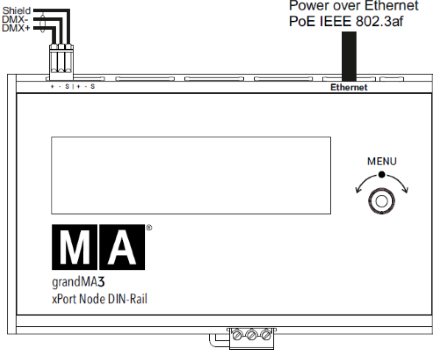

Anschluss über PoE
| Netzanschluss | |
|---|---|
| Anschluss | MC 1,5/ 3-ST1-5,08 |
| Starre Kabel | 0,75 mm² - 1,5 mm² (18-16 AWG) |
| Flexible Kabel | 0,75 mm² - 1,5 mm² (18-16 AWG) Aderendhülsen sind zulässig. |
| Abisolierlänge | 7 mm |
| Drehmoment | 0,22 Nm - 0,25 Nm |
| DMX | |
|---|---|
| Anschluss | FK-MC 0,5/ 3-ST-2,5 |
| Starre Kabel | 0,14 mm² - 0,5 mm² (26-20 AWG) |
| Flexible Kabel | 0,14 mm² - 0,5 mm² (26-20 AWG) Aderendhülsen sind zulässig. |
| Abisolierlänge | 8 mm |
